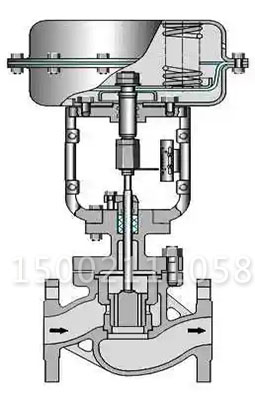

HCB氣動籠式調節閥是一種壓力平衡式的調節閥，閥體流體通道呈 S 流線型，還設有一個改善套 筒周圍流體平穩流動的導流翼，優點是壓降損失小，流量大、可調范圍廣，流量特性曲線精度高，動態穩定性好，噪音低，空化腐蝕小，用于控制各種高溫、低溫的高壓流體。
該調節閥配用多彈簧式薄膜執行機構，結構緊湊，符合IEC534-1-1976標準。調節閥動態穩定性好，噪音低，空化腐蝕小。調節閥的泄漏量符合ANSIB16.104標準。調節閥配用多彈簧薄膜執行機構，其結構緊湊，輸出力大。本產品符合GB/T4213-92。

HCB氣動籠式調節閥主要性能規范

公稱通徑		40	50	65	80	100	125	150	200
閥體型式		角型單座鑄造球型閥
公稱通徑		40、50、65、80、100、125、150、200mm
公稱壓力		ANSI 125、150、300、600；JIS 10、16、20、30、40K；PN1.6、4.0、6.4MPa
連接型式	法蘭連接	FF、RF、RJ、LG
	法蘭標準	JIS B2201、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
	焊接標準	嵌接焊SW(40~50mm) 對接焊BW(65~200mm)
材料		鑄鋼(ZG230-450)、鑄不銹鋼(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG16L)鈦等
上閥蓋	常溫型	-17～+230℃
	伸長I型	-45～-17℃、 +230～+566℃
	伸長Ⅱ型	-100～-45℃
	伸長Ⅲ型	-196～-100℃
注：工作溫度不準超過各種材料的允許范圍
壓蓋型式		螺栓壓緊式
密封填料		V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料
閥芯形式		單座柱塞型閥芯
流量特性		高容量流量特性:等百分比特性(%)和線性特性(L)
		高精度流量特性:等百分比特性(%)和線性特性(L)
注：1、整體式和分離式套筒應根據公稱通徑、材料和工作溫度而定
閥芯材料		不銹鋼、(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等

HCB氣動籠式調節閥執行器技術參數

執行器型式	HA多彈簧薄膜執行機構、VP雙作用氣缸活塞執行機構
膜片材料	丁腈橡膠夾尼龍布
彈簧范圍	20~100、80~240KPa
供氣壓力	140~400KPa
氣源接口	RC1/4"
環境溫度	-30~+70℃
作用形式	氣-關式或氣-開式
可配附件	定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

HCB氣動籠式調節閥性能指標

泄漏量	金屬閥座	小于閥額定容量的0.5%，符合ANSI B16.104-1976 II級
	軟閥座	小于閥額定容量的10-7，符合ANSIB16.104-1976Ⅵ級
回差	帶定位器	小于全行程的1%
	不帶定位器	小于全行程的3%
基本誤差	帶定位器	小于全行程的±1%
	不帶定位器	小于全行程的±5%
	—	注：采用標準的V型聚四氟乙烯填料
可調范圍		50：1

HCB氣動籠式調節閥Cv值和行程

Ⅰ、高容量閥芯
公稱通徑		40	50	65	80	100	150	200
閥座直徑		40	50	65	80	100	150	200
額定Cv值	等百分比特性（％)	36	60	100	140	220	420	820
	線性特性（L)	40	75	110	150	240	435	850
額定行程		25		38			50	75

II、高精度流量特性閥芯（％)
公稱通徑		40			50			65			80			100			150			200
閥座直徑		25	32	40	32	40	50	40	50	65	50	65	80	65	80	100	10C	125	150	125	150	200
額定Cv值		11	17	24	17	24	44	24	44	68	4 4	68	99	68	99	175	175	275	360	275	360	650
等百分比	金屬閥座	△	△	△	△	△	△	△	△	△	△	△	△	△	△	△	△	△	△	△	△	△
線性	軟閥座	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○
額定行程		25						38									50			75

注：1、符號〇和△表示閥的規格范圍。 2、符號△表示流量特性符合IEC534-1- 1976標準。

HCB氣動籠式調節閥流量特性
