明桿閘閥和暗桿閘閥有什么區別？
2020/11/13 9:53:57??????點擊：

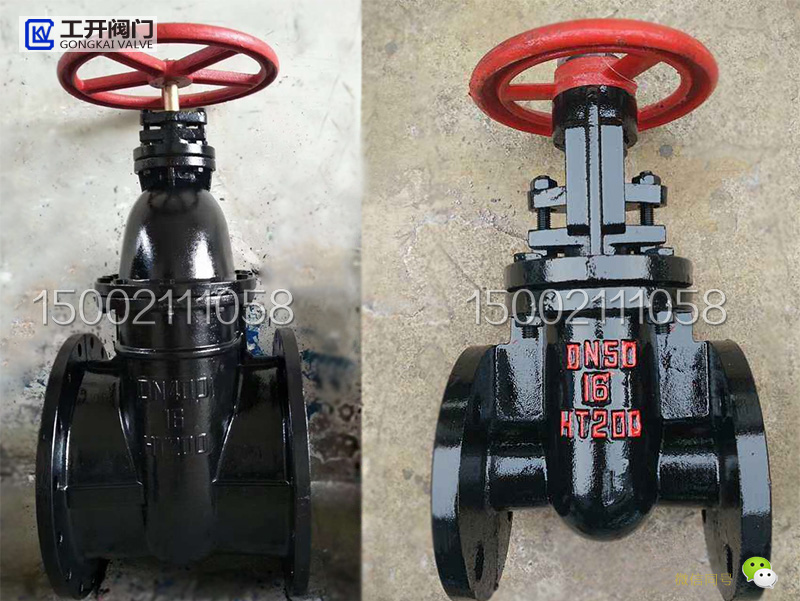

如圖鑄鐵閘閥，我們來說一說明桿閘閥和暗桿閘閥的區別吧。
1、暗桿法蘭閘閥的提升螺桿是只旋轉而無上和下移動，外露的只是一根桿，其螺母是固定在閘板上，通過螺桿的旋轉來提升閘板，沒有可見的門架；暗桿閘閥的傳動螺紋位于閥體內部，在啟閉過程中，閥桿只做旋轉動動，閘板在閥體內升降。因此，閥門的高度尺寸小。明桿法蘭閘閥 的提升螺桿是外露的，螺母緊貼手輪且是固定的（不旋轉也不軸向移動），通過旋轉螺桿來提升閘板，螺桿與閘板只有相對的旋轉運動而無相對的軸向位移，外觀為有門形支架。
2、暗桿閥門就是看不見絲杠，而明桿的就是能看見絲桿的。
3、暗桿閥門在開關時方向盤與閥桿是連接在一起相對不動的，它是通過閥桿在固定點轉動來帶動閥瓣向上提升和下閘來完成啟閉的。明桿閥門則是通過閥桿與方向盤的螺紋傳動來提升或者降下閥瓣。
4、明桿閘閥的閥桿帶動閘板一起升降，閥桿上的傳動螺紋在閥體外部，因此，可根據閥桿的運動方向和位置直觀地判斷閘板啟閉和位置，而且傳動螺紋便于潤滑和不受流體腐蝕，但它要求有較大的安裝空間。
