一、產品概述

    上海工開閥門-氣動蝶閥作為工業自動化控制的核心組件，通過壓縮空氣驅動閥瓣實現管道通斷或流量調節，廣泛應用于食品、環保、石油、化工等領域。其核心優勢包括雙向密封性能優異、扭矩值低、調節精度高（流量特性趨近直線），以及多樣化的密封材料適配性（如 EPDM、NBR 等）。氣動執行器（如 GTD/ATD 系列）支持雙作用與單作用（彈簧復位）模式，具備齒輪傳動穩定、體積小、重量輕（鋁合金材質）等特點，并可集成回訊器、電磁閥、手輪機構等附件，滿足智能化控制需求。

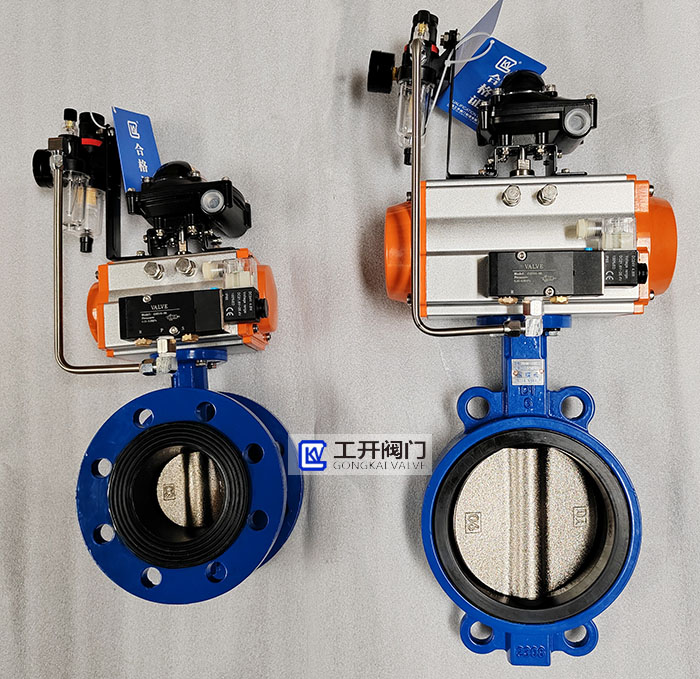

二、核心區別對比

1. 結構設計

    氣動法蘭蝶閥：閥體兩端自帶法蘭，通過螺栓與管道法蘭剛性連接，結構穩固。法蘭設計增強了連接強度，適用于高壓、大口徑工況。
    氣動對夾式蝶閥：閥體無獨立法蘭，僅設對夾連接耳，依靠雙頭螺栓將閥門夾裝在管道法蘭之間。結構緊湊，體積小，重量輕，節省空間。

2. 安裝方式

    法蘭式：需預先在管道焊接法蘭，安裝時通過螺栓固定閥門，流程相對復雜，但連接密封性更可靠。
    對夾式：無需焊接法蘭，直接夾裝于管道法蘭間，螺栓緊固即可，安裝便捷高效，適合現場快速裝配。

3. 密封與性能

    法蘭式：雙法蘭結構形成雙重密封面，密封穩定性高，尤其適合高溫、高壓及腐蝕性介質。閥座與閥體一體化設計延長使用壽命。
    對夾式：依賴兩側管道法蘭的密封面與閥門密封圈（如橡膠軟密封）配合，密封性能受管道對中性影響較大。需確保法蘭平整度，避免螺栓剪切力導致泄漏。

4. 適用場景

    法蘭式：大口徑（DN50 以上）、高壓力（如石油、化工、冶金）、惡劣工況（高溫、腐蝕性介質）及需要頻繁拆卸維護的管線。
    對夾式：中小口徑（DN50 以下）、空間受限場景（如空調、通風系統），以及對成本敏感、需快速安裝的低壓管道。

5. 成本與維護

    法蘭式：制造成本較高（含法蘭配件），但維護時僅需拆卸單側法蘭，維修便利性優于對夾式。
    對夾式：成本約為法蘭式的 2/3，輕量化設計降低運輸成本；但拆卸時需同時松開兩側法蘭，且高溫工況下螺栓膨脹可能導致泄漏，大管徑應用受限。

三、典型特點與技術參數

四、應用場景與選型建議

    法蘭式蝶閥：推薦用于石油化工、電力等高壓系統，或需要長期穩定密封的管線（如放空閥、主管道截?cái)嚅y）。其 IS05211 標準接口支持模塊化安裝，適配定位器（4～20mA 信號）實現精準調節。
    對夾式蝶閥：適合暖通空調、給排水等低壓場景，尤其適合需要頻繁啟閉或空間緊張的支管控制。需注意管道法蘭的加工精度，避免因不對中導致密封失效。

五、總結

   氣動法蘭蝶閥與對夾式蝶閥各有優劣：法蘭式以高可靠性和耐高壓性見長，適合嚴苛工況；對夾式以經濟性和便捷性取勝，適合常規場景。選型時需綜合管道口徑、壓力溫度、介質特性及安裝條件：大口徑、高壓選法蘭式，小口徑、空間有限選對夾式。兩者均具備雙向密封、低流阻的共性，配合多樣化的執行器附件（如防爆電磁閥、手輪機構），可滿足工業自動化的多元需求。未來，隨著材料技術進步（如不銹鋼閥體、全襯氟密封），兩類閥門將進一步拓展在新能源、半導體等高端領域的應用。
