LD373H-150LB美標凸耳式蝶閥-美標蝶閥-凸耳式硬密封蝶閥-凸耳式美標蝶閥
更新：2020/11/25 10:13:21??????點擊：
- 品牌：???上海工開
- 型號：???LD373H-150LB
產品介紹
LD373H-150LB美標凸耳式蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°-90°之間，旋轉到90°時，閥門則呈全開狀態。
LD373H-150LB美標凸耳式蝶閥是用雙頭螺栓將閥門連接在兩管道法蘭之間，其結構簡單、體積小、重量輕，只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉，操作簡單，同時該閥門具有良好的流體控制特性。蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時唯一的阻力，因此通過該閥門所產生的壓力降很小，故具有較好的流量控制特性。蝶閥有彈密封和金屬密封兩種密封型式。彈性密封閥門，密封圈可以鑲嵌在閥體上或附在蝶板周邊。
LD373H-150LB美標凸耳式蝶閥的適用范圍:
1、 美標凸耳式蝶閥不僅在石油、煤氣、化工、水處理等一般工業上得到廣泛應用，而且還應用于熱電站的冷卻水系統。
2、美標凸耳式蝶閥用于硫酸行業中氣體管路：爐前鼓風機出入口，接力風機出入口，電除霧串聯及聯通閥，s02主鼓風機出入口，轉化器調節，預熱器出入口等調節和截止氣量使用。
3、美標凸耳式蝶閥用于硫磺制酸系統中的焚硫、轉化、干吸工段，是硫磺制酸裝置用閥的首選品牌，被廣大用戶認為是：密封性能好，運轉輕，副腐蝕，耐高溫，操作方便、靈活、使用安全可靠的蝶閥，得到了大量推廣使用。
4、美標凸耳式蝶閥還廣泛用于：化工、石化、冶煉、醫藥、食品等行業中so2、蒸汽、空氣、煤氣、氨氣、co2氣、油品、水、鹽水、堿液、海水、硝酸、鹽酸、硫酸、磷酸等介質的管路上作為調節和截流裝置使用。
LD373H-150LB美標凸耳式蝶閥的標準規范：
設計制造標準：GB/T 12238-2008、ANSI B16.34、API609、MSS SP-68、JIS B2032、JIS B2064
結構長度標準：GB/T 12221-2005、API609、JIS B2002
連接法蘭標準：GB/T 9113、JB79、SH3406、HG20592、ASME B16.5、ASME B16.47、API605、JIS B2212
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008、API598、JIS B2003
LD373H-150LB美標凸耳式蝶閥的特點:
①三向偏心的獨特設計使密封面之間無摩擦傳動，延長了閥門使用壽命。
②由扭矩產生彈性密封。
③巧妙的楔形設計使閥門有越關越緊的自動密封功能，密封面之間具有補償性、零泄漏。
④體積小、重量輕、操作輕巧、便于安裝。
⑤可根據用戶要求配置氣動、電動裝置，滿足遙控和程控的需要。
⑥更換零件材質可適用于各種介質，并可進行襯里防腐(襯F46、GXPP、PO等)。
LD373H-150LB美標凸耳式蝶閥主要性能規范
| 公稱尺寸 | DN（in） | 2"-36" | 2"-36" |
| 公稱壓力 | PN（MPa） | 150LB | 300LB |
| 實驗壓力Ps（MPa） | 強度試驗 | 3.0 | 7.5 |
| 密封試驗 | 2.2 | 5.5 | |
| 適用介質 | 水、蒸汽、油品、酸堿類、海水等 | ||
| 適用溫度 | -40～425℃ | ||
LD373H-150LB美標凸耳式蝶閥主要零件材質
| 名稱 | 材料 |
| 閥體 | WCB、CFB、CF8M |
| 閥板 | WCB、CFB、CF8M |
| 閥桿 | 304、316、1Cr13 |
| 密封套 | 316、304 |
| 填料 | 柔性石墨、氟塑料 |

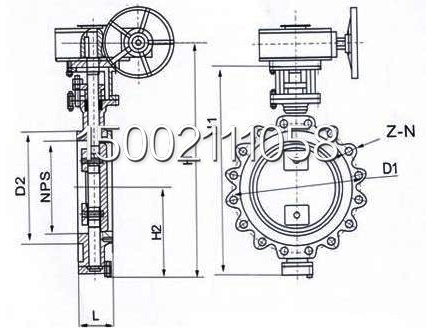

LD373H-150LB美標凸耳式蝶閥主要外形及連接尺寸
| 英寸 | L | L1 | D | D1 | D2 | H2 | H1 | H | M | Z-d | ||||||||
| 毫米 | 英寸 | 毫米 | 英寸 | 毫米 | 英寸 | 毫米 | 英寸 | 毫米 | 英寸 | 毫米 | 英寸 | 毫米 | 英寸 | 毫米 | 英寸 | |||
| 2" | 1.72 | 43 | 4.25 | 108 | 6.00 | 152 | 4.75 | 120.5 | 3.62 | 92 | 4.33 | 110 | 11.02 | 280 | 13.58 | 345 | M18 | 4-19 |
| 3" | 1.93 | 49 | 4.50 | 114 | 7.50 | 190 | 6.00 | 152.5 | 5.00 | 127 | 4.92 | 125 | 12.40 | 315 | 14.96 | 380 | M18 | 4-19 |
| 4" | 2.20 | 56 | 5.00 | 127 | 9.00 | 229 | 7.50 | 190.5 | 6.19 | 157 | 5.70 | 145 | 13.78 | 350 | 16.34 | 415 | M20 | 8-19 |
| 5" | 2.50 | 64 | 5.50 | 140 | 10.00 | 254 | 8.50 | 216 | 7.32 | 186 | 6.50 | 165 | 15.35 | 390 | 17.91 | 455 | M20 | 8-22 |
| 6" | 2.75 | 70 | 5.50 | 140 | 11.00 | 279 | 9.50 | 241.5 | 8.50 | 216 | 6.89 | 175 | 17.91 | 455 | 21.45 | 545 | M20 | 8-22 |
| 8" | 2.80 | 71 | 5.90 | 150 | 13.50 | 343 | 11.75 | 298.5 | 10.62 | 270 | 8.26 | 210 | 20.67 | 252 | 24.21 | 615 | M24 | 8-22 |
| 10" | 3.00 | 76 | 6.30 | 160 | 16.00 | 406 | 14.25 | 362 | 12.75 | 324 | 9.84 | 250 | 23.81 | 605 | 27.36 | 695 | M24 | 12-25 |
| 12" | 3.38 | 86 | 4.00 | 178 | 19.00 | 483 | 17.00 | 298.5 | 15.00 | 381 | 11.24 | 285 | 28.74 | 730 | 32.78 | 830 | M27 | 12-25 |
| 14" | 3.63 | 92 | 4.20 | 190 | 21.00 | 533 | 18.75 | 362 | 16.25 | 413 | 12.60 | 320 | 31.50 | 800 | 35.43 | 900 | M27 | 12-29 |
| 16" | 4.00 | 102 | 8.50 | 216 | 23.00 | 597 | 21.25 | 432 | 18.50 | 470 | 13.98 | 355 | 34.25 | 840 | 38.58 | 980 | M30 | 16-29 |
| 18" | 4.50 | 114 | 8.74 | 222 | 25.00 | 635 | 22.75 | 476 | 21.00 | 533 | 14.96 | 380 | 36.22 | 920 | 40.55 | 1030 | M30 | 16-32 |
| 20" | 5.00 | 127 | 9.00 | 229 | 27.50 | 399 | 25.00 | 540 | 23.00 | 584 | 16.34 | 415 | 39.37 | 1000 | 43.70 | 1110 | M33 | 20-32 |
| 24" | 6.06 | 154 | 10.50 | 267 | 32.00 | 813 | 29.50 | 578 | 27.25 | 692 | 18.70 | 475 | 45.51 | 1155 | 51.37 | 1305 | M33 | 20-35 |
| 30" | 6.50 | 165 | 11.50 | 292 | 38.75 | 985 | 36.00 | 635 | 33.75 | 857 | 22.38 | 580 | 54.13 | 1375 | 60.03 | 1525 | M39 | 28-35 |
| 32" | 7.50 | 190 | 12.50 | 318 | 41.75 | 1060 | 38.50 | 749.5 | 36.00 | 914 | 24.80 | 630 | 56.50 | 1435 | 62.40 | 1585 | M39 | 28-41 |
| 36" | 8.00 | 203 | 13.00 | 330 | 46.00 | 1168 | 42.75 | 914 | 40.25 | 1022 | 26.77 | 680 | 62.40 | 1585 | 69.48 | 1765 | M20 | 32-41 |
聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請在詢價時一并提出?；蛘呤褂脠龊戏浅Ｖ匾颦h(huán)境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
