T40H手動調節閥按順時針旋轉手輪即可關閉手動調節閥，這時閥桿帶動閥瓣下降，直使兩錐形密封面接觸達到嚴禁地將管路關閉為止。本廠生產的手動調節閥適用于聲條集中供熱和區域供熱的節能產品，以調節流量為主。

　T40H手動調節閥工作原理：該閥是通過改變閥芯與閥座的間隙（開度），來改變流經閥門的流動阻力以達到調節流量的目的，其作用對象是系統的阻力，能夠?qū)⑿碌乃堪凑赵O(shè)計計算的比例平衡分配，各支路同時按比例增減，仍然滿足當前氣候需要下的部份負荷的流量需求，起到熱平衡的作用。

T40H手動調節閥產品特點：
1、能有效的克服“大流量、小溫差”的不良運行方式，提高系統能效，實現經濟運行。
2、安裝在水系統中，經運行前的一次調節，即可使系統流量自動恒定在要求的設定值。
3、適用于需要進行流量控制的水系統中，尤其適合于供熱，空調等非腐蝕性液體介質的流量控制。
4、能自動消除水系統中因各種因素引起的水力失調現象，保持用戶所需流量，克服“冷熱不均”提高供熱，空調的室溫合格率。

T40H手動調節閥主要性能規范

T40H-10、T40H-16、T40H-25 型手動蒸汽調節閥主要性能參數

型號	PN	工作壓力/MPa	適用溫度/℃	適用介質
T40H-10	10	1	≤200	水、蒸汽
T40H-16	16	1.6
T40H-25	25	2.5

T40H-10、T40H-16、T40H-25 型手動蒸汽調節閥零部件材料

型號	材料
	閥體、閥蓋、填料壓蓋、手輪	閥桿、閥瓣密封圈	指示盤、閥桿螺母、螺母套
T40H-10	灰鑄鐵、（鑄鋼）	不銹鋼	黃銅
T40H-16
T40H-25

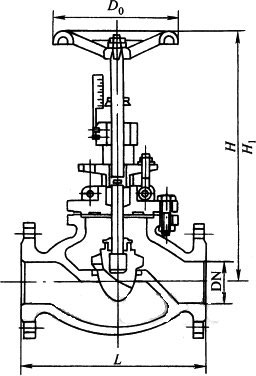

T40H手動調節閥外形結構尺寸

T40H-10 型手動蒸汽調節閥主要外形及結構尺寸

DN	L	D	D1	D2	f	b	H	H1	D0	z×Φd	重量/kg
250	730	395	350	320	3	28	914	1074	500	12×Φ22	327
300	850	445	400	370	4	28	914	1074	500	12×Φ22	422
350	980	505	460	430	4	30	968	1168	500	16×Φ22	610
400	991	565	515	482	4	32	968	1168	500	16×Φ26	750
450	1092	615	565	532	4	32	1100	1350	680	20×Φ26	999
500	1194	670	620	585	4	34	1100	1350	680	20×Φ26	999

T40H-16型手動蒸汽調節閥主要外形及結構尺寸

DN	L	D	D1	D2	f	b	H	H1	D0	z×Φd	重量/kg
15	130	95	65	47	2	14	160	172	65	4×Φ13.5	2.5
20	150	105	75	58	2	16	160	172	65	4×Φ13.5	3.5
25	160	115	85	68	2	16	182	195	80	4×Φ13.5	4.8
32	180	140	100	78	2	18	192	210	80	4×Φ13.5	7
40	200	150	110	88	3	18	250	273	120	4×Φ13.5	9.5
50	230	165	125	102	3	20	264	290	120	4×Φ17.5	13.5
65	290	185	145	122	3	20	380	426	200	4×Φ17.5	29
80	310	200	160	133	3	22	413	468	200	8×Φ17.5	35
100	350	220	180	158	3	24	466	530	240	8×Φ17.5	56
125	400	250	210	184	3	26	540	613	260	8×Φ17.5	79
150	480	285	240	212	3	26	623	698	360	8×Φ22	117
200	600	340	295	268	3	30	687	777	400	12×Φ22	185
250	730	395	350	320	3	30	940	1074	500	12×Φ22	327
300	850	445	460	430	4	30	940	1074	500	12×Φ22	422

T40H-25 型手動蒸汽調節閥主要外形及結構尺寸

DN	L	D	D1	D2	f	b	H	H1	D0	z×Φd	重量/kg
15	130	95	65	47	2	16	160	172	65	4×Φ13.5	2.5
20	150	105	75	58	2	18	160	172	65	4×Φ13.5	3.5
25	160	115	85	68	2	18	182	195	80	4×Φ13.5	4.8
32	180	140	100	78	2	20	192	210	80	4×Φ13.5	7
40	200	150	110	88	3	20	250	273	120	4×Φ17.5	9.5
50	230	165	125	102	3	22	264	290	120	4×Φ17.5	13.5
65	290	185	145	122	3	24	380	426	200	8×Φ17.5	29
80	310	200	160	133	3	26	413	468	200	8×Φ17.5	35
100	350	235	190	158	3	28	466	530	240	8×Φ22	56
125	400	270	220	184	3	30	540	613	260	8×Φ26	79
150	480	300	250	212	3	34	623	698	360	8×Φ26	117
200	600	360	310	278	3	34	687	777	400	12×Φ26	185

聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請?jiān)谠儍r(jià)時一并提出?；蛘呤褂脠龊戏浅Ｖ匾颦h(huán)境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
