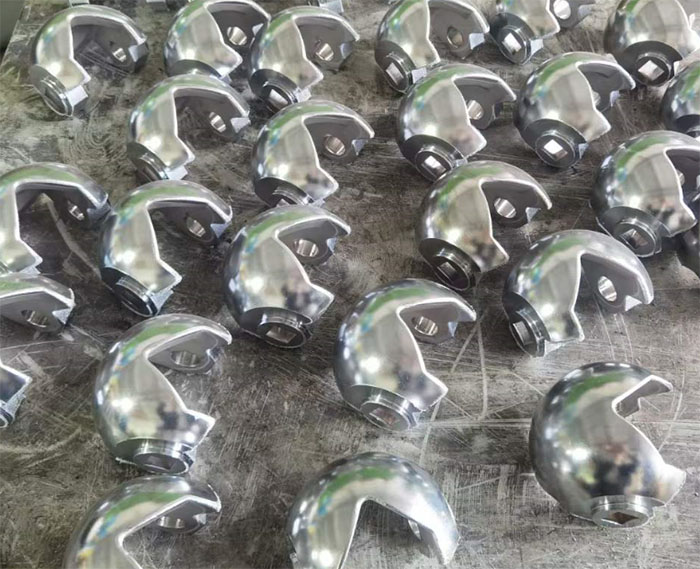

ZSHV型氣動法蘭式V型球閥，是雙作用或單作用氣缸和V型球閥組成的氣動V型調節閥。與定位器配套使用，可實現比例調節；與電磁閥配套使用，實現閥門的切斷控制。V型球閥的閥芯帶有V型缺口，具有精確的流量特性和控制功能，適用于氣體、液體、固態顆粒狀等介質的控制。由于閥芯和閥座之間是無間隙回轉，所以具有很大的剪切力及自潔性能，尤其適用于含有纖維性或有微小圓體顆粒的懸濁液及固態顆粒狀的工況場合的自動化控制系統。

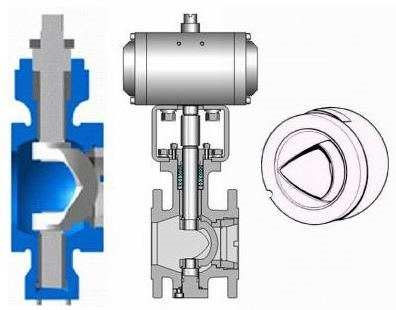

   ZSHV型氣動法蘭式V型球閥工作原理：氣動型球閥以壓縮空氣為動力，通過活塞齒條，齒輪的機械傳動閥桿，以角行程輸出的扭矩轉動球 體0~90° , 就能完成啟閉動作或調節動作。通過配套電氣閥門定位器輸入4 20mA電流信號，改變閥芯的旋 轉角度(0-90* 任意角度)，實現調節控制流量等參數?？刂凭_、 體積小、重量輕、流阻小、流量系數大， 結構簡單、密封性能好,是真正的高效率進行控制工藝狀況的一種閥門。

ZSHV型氣動法蘭式V型球閥性能規范

氣動執行器	雙作用、單作用
驅動氣源	5-7bar壓縮空氣
氣動附件	限位開關、定位器、電磁閥 過濾減壓閥、手輪機構
公稱通徑	DN15-250mm
公稱壓力	1.6-6.4MPa
適用溫度	-30~+420℃
適用介質	蒸汽、水液，氣體，粉體等
連接方式	法蘭
閥體	WCB、304、316、316L
閥板	WCB、304、316、316L
閥座	本體+STL合金

根據不同控制和要求可選擇下列附件:
切斷型附件:單電控電磁閥、雙電控電磁閥、限位開關回訊器
調節型附件:電氣定位器、氣動定位器、電氣轉換器。
氣源處理附件:空氣過濾減壓閥、氣源處理三聯件。
手動機構: HVSD手操機構

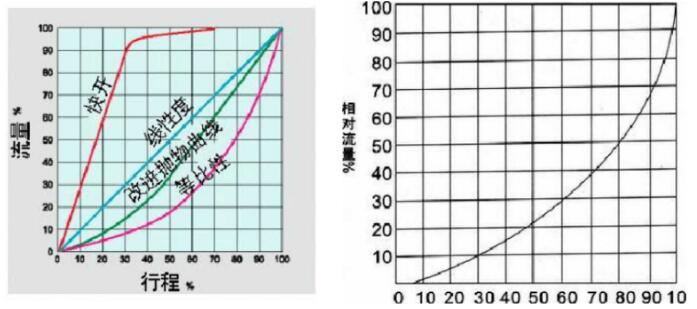

流量特性-V調節球閥的圈有流量特性曲線圖
